circulatiepompen TE/STE141...146

halfopen schoepen

circulatiepompen

zijn insteekpompen in compacte blok-bouwvorm, waar het schoepenrad op de verlengde motoras zit.
Ze worden direct op het reservoir gemonteerd, met het staartstuk in de vloeistof. De afmetingen komen overeen met normblad EN 12157.
Het is belangrijk dat het maxmale vloeistofniveau enkele centimeters onder de bevestigingflens blijft.

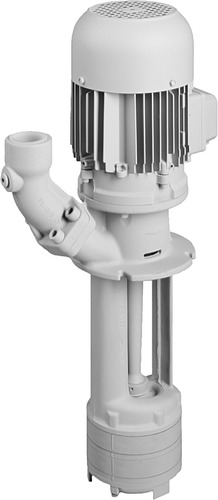

Serie STE met SAE-flens voor horizontale of verticale leidingaansluiting met manometeraansluiting G ¼.

afbeeldingen, klik voor vergroting

Pompen:							Elektrische specificaties:

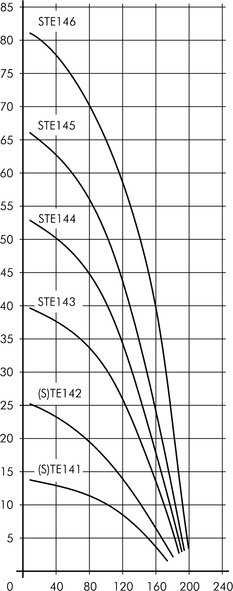

	Opbrengst bij opvoerhoogte	Afmetingen		Lengte	Gewicht		Vermogen	Voltage 3 ~	Frequentie	Amperage	t.p.m.
Type	l/min /m	H mm	h mm	l mm	kg		kW	V	Hz	A	1/min
TE141	80/11				12,5		0,5	220-240	50	2,42	2800
							0,5	380-420	50	1,40	2800
							0,5	460	60	1,40	3300
TE142	80/20				15,0		1,1	220-240	50	5,0	2700
							1,1	380-420	50	2,9	2700
							1,1	460	60	2,9	3300
STE141	80/11				14,0		0,54	220-240	50	2,42	2800
							0,54	380-420	50	1,40	2800
							0,54	460	60	1,40	3300
STE142	80/20				18,0		1,1	220-240	50	5,0	2700
							1,1	380-420	50	2,9	2700
							1,1	460	60	2,9	3300
STE143	80/33				28,0		1,5	220-240	50	6,6	2850
							1,5	380-420	50	3,8	2850
							1,5	460	60	3,8	3400
STE144	80/45				29,0		1,7	220-240	50	7,1	2850
							1,7	380-420	50	4,1	2850
							1,7	460	60	4,1	3400
STE145	80/56				34,0		2,2	220-240	50	9,2	2850
							2,2	380-420	50	5,3	2850
							2,2	460	60	5,3	3400
STE146	80/70				34,0		2,6	220-240	50	10,9	2850
							2,6	380-420	50	6,3	2850
							2,6	460	60	6,3	3400
