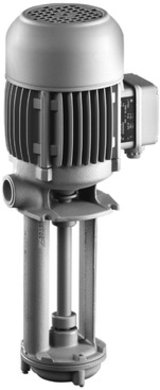

circulatiepompen TS12...TS24

periferie schoepen

circulatiepompen

voor NC-bewerkingen met koeling door het gereedschap of door de houder of spindel kan het type TS gebruikt worden. Deze pompen werken met een aan beide kanten open schoepenrad, wat bij een compacte bouwvorm een relatief hoge druk biedt.
De koelvloeistof mag geen grove verontreinigingen bevatten.
Om de pompdruk te reduceren kunnen de pompen TS22 tot TS24 op aanvraag worden geleverd met een motor met Dahlanderschakeling Y/YY voor het omschakelen naar het halve toerental.

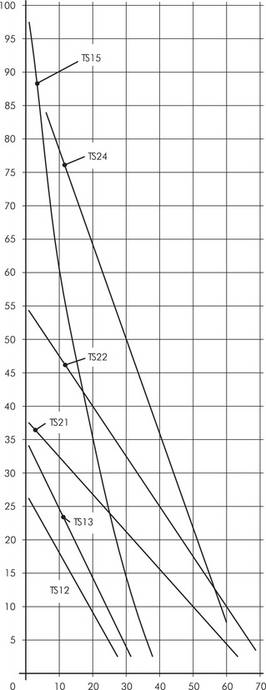

afbeeldingen, klik voor vergroting

Pompen:							Elektrische specificaties:
	Opbrengst bij opvoerhoogte	Afmetingen		Lengte	Gewicht		Vermogen	Voltage 3 ~	Frequentie	Amperage	t.p.m.
Type	l/min /m	H mm	h mm	l mm	kg		kW	V	Hz	A	1/min
TS12	20/10				5,4		0,27	220-240	50	1,10	2800
							0,27	380-420	50	0,63	2800
							0,27	460	60	0,63	3300
TS13	20/15				6,3		0,4	220-240	50	1,55	2700
							0,4	380-420	50	0,90	2700
							0,4	460	60	0,90	3200
TS15	20/35				12,2		1,1	220-240	50	5,0	2700
							1,1	380-420	50	2,9	2700
							1,1	460	60	2,9	3300
TS21	40/15				7,8		0,63	220-240	50	2,6	2750
							0,63	380-420	50	1,5	2750
							0,63	460	60	1,5	3250
TS22	40/25				9,7		0,92	220-240	50	4,7	2700
							0,92	380-420	50	2,7	2700
							0,92	460	60	2,7	3300
TS24	40/35				20,0		1,7	220-240	50	7,1	2850
							1,7	380-420	50	4,1	2850
							1,7	460	60	4,1	3400
