circulatiepompen TB...-M

halfopen schoepen

circulatiepompen

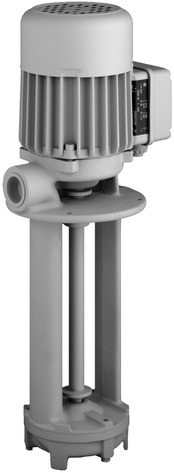

zijn circulatiepompen met een eenvoudige bouwwijze, met het schoepenrad op de verlengde motoras gemonteerd.
Ze worden direkt op het reservoir gemonteerd met het insteekgedeelte direkt in de koelvloeistof. De afmetingen komen overeen met normblad EN 12157.
Belangrijk is er voor te zorgen dat het hoogste koelmiddelniveau enige centimeters onder de bevestigingsflens blijft.

afbeeldingen, klik voor vergroting

Pompen:							Elektrische specificaties:

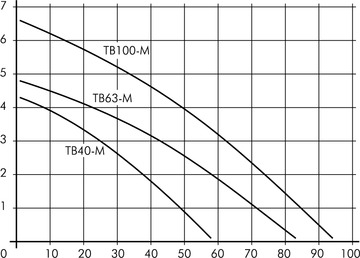

	Opbrengst bij opvoerhoogte	Afmetingen		Lengte	Gewicht		Vermogen	Voltage 3 ~	Frequentie	Amperage	t.p.m.
Type	l/min /m	H mm	h mm	l mm	kg		kW	V	Hz	A	1/min
TB40M	40/2				4,6		0,14	220-240	50	0,71	2700
							0,14	380-420	50	0,41	2700
							0,14	460	60	0,41	3200
TB63M	63/2				4,9		0,14	220-240	50	0,71	2700
							0,14	380-420	50	0,41	2700
							0,14	460	60	0,41	3200
TB100M	75/2				5,3		0,22	220-240	50	0,95	2700
							0,22	380-420	50	0,55	2700
							0,22	460	60	0,55	3200
